T3b Latiguillos

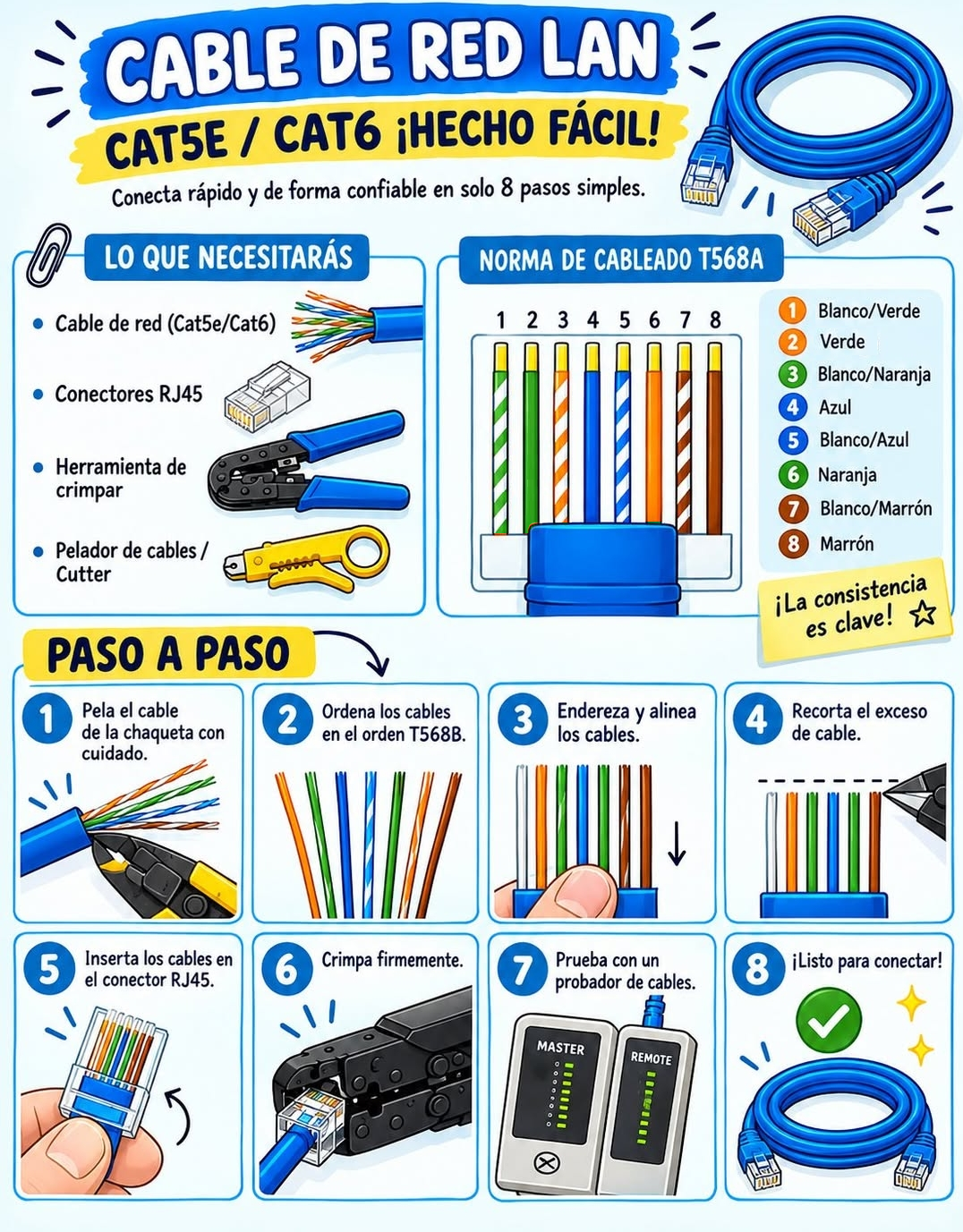

3.1 Creación de latiguillos

Existen 2 tipos de cable para la conexión entre equipos, el directo y el cruzado. El primero lo utilizaremos para conectar HOST a equipos de red SWITCH, HUB o ROUTER.

Los segundos, los cables cruzados, los utilizaremos para conectar dos equipos iguales, esto es, HOST con HOST, o equipo de red con equipo de red.

Algunas figuras para la confección y uso de cables cruzados:

En instalaciones nuevas se preferirá el T568A, y en antiguas con sistemas T568B presente, se preferirá ésta.

3.2. Certificación de cableado. Pruebas.

Para la certificación de cableado existen herramientas similares a los tester mostrados en el aula, pero que nos indican la calidad del cable, la longitud y las pérdidas.

3.3. Resúmen

3.4. Tipos de cables según su certificación:

Categoría	Apantallamiento	Máx Tasa (a 100 metros)	Ancho de banda
Cat 3	NO	10 Mbps	16 MHz
Cat 5	NO	10/100 Mbps	100 MHz
Cat 5e	NO	1000 Mbps / 1 Gbps	100 MHz
Cat 6	SÍ o NO	1000 Mbps / 1 Gbps	>250 MHz
Cat 6a	Sí	10000 Mbps / 10 Gbps	500 MHz
Cat 7	Sí	10000 Mbps / 10 Gbps	600 MHz
Cat 8	Sí	25 Gbps or 40Gbps *	2000 MHz

Podemos ver que a día de hoy la categoría 6a nos ofrece la mejor relación calidad precio con prespectivas de futuro a medio plazo.
Ya existen cables CAT 6a sin apantallamiento metálico, con la redución de costes y simplicidad de manipulación.

Ver vídeo

Ejercicio de latiguillos

IMPRESCINDIBLE: Esta tarea es obligatoria para superar el curso.

Creación de latiguillos de red ANSI/TIA:

1. Directo 568A-A (referencia) de 2 m, 1,5 m, 0,75 m y 30 cm
2. Cruzado 568A-B de 2 m

Los cables deben estar etiquetados con el número del alumno y sus iniciales.

Todo cable cuya envolvente NO esté sujeta por el terminal conllevará una calificación de NO APTO.

Detalle de terminación apta:

Fecha de entrega: Antes del 30 de octubre.

Rangos aceptables (en cm):

Cable	nominal	min	max
D	200	205	195
D	150	155	145
D	75	72	78
D	30	28,5	31,5
X	200	205	195

Etiquetado: Todo el cableado debe ser entregado con el etiquetado (en ambos extremos) siguiendo el patrón PXX-YYY-SMR1:

• XX Indica el número de puesto que ocupa el alumno. P.e. Rodrigo ocupa el puesto P04.
• YYY Iniciales de apellidos y nombre. P.e. en mi caso sería FGL.
• SMR1 del aula en la que lo utilizaremos.

Quedando en mi caso mis cables etiquetados como P00-FGL-SMR1.

El etiquetado, impreso a ordenador, debe ir pegado de forma longitudinal al cable (con celo o pegatina) a 5 cms de ambos terminales, excepto el cable de 30 cms que lo tendrá en el centro.

Por último, el cableado cruzado deberéis añadir una X al final P00-FGL-SMR1-X.

Aunque existe un tipo de cable más, el rolled o roll over, que es utilizado para la conexión al puerto de consola de dispositivos de red (antiguos), nosotros no lo emplearemos durante este curso.
